Eficacia en el mínimo espacio

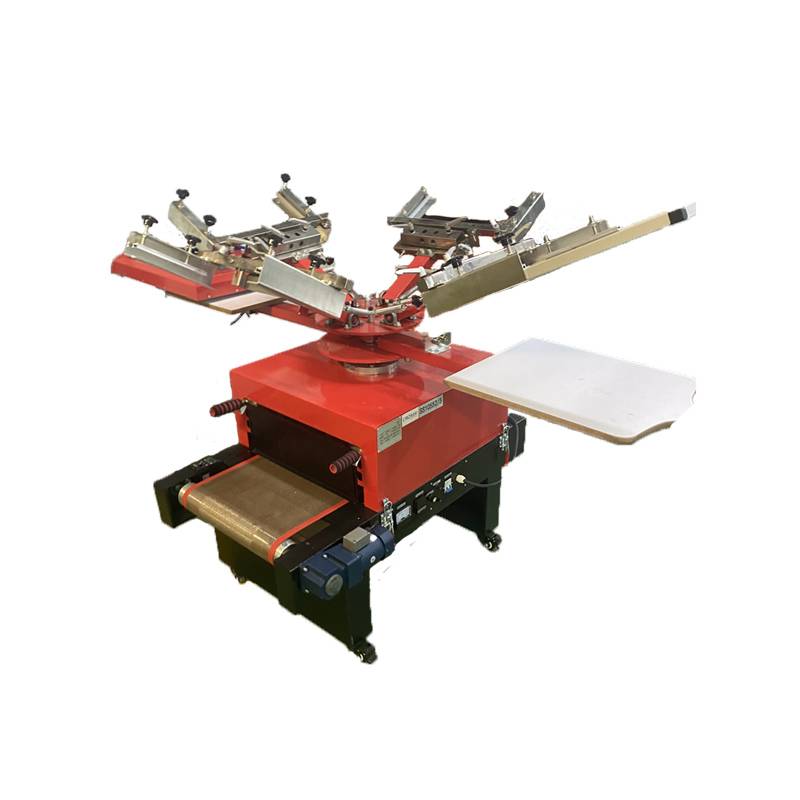

Ponny 5 es un pulpo serigráfico compacto de dimensiones reducidas con 1 o 2 estaciones de trabajo y equipado para la impresión a 4 colores. Está diseñado para satisfacer ampliamente las capacidades productivas de un único operador que son en torno a 100 prendas/h. con el mínimo consumo energético y el mínimo espacio. Ideal para espacios reducidos y entornos limpios de trabajo.

Ahorre dinero

Somos conscientes de la situación del mercado. Por ello hemos diseñado y evolucionado el Ponny 5 como una solución económica donde el consumo es contenido, lleva incorporado un túnel de secado eficiente incluido en el precio, no tiene costosas conexiones eléctricas trifásicas y lo entregamos pre-ensamblado para reducir los costes de envío.

Microregistro

Los sistemas de fijación de las pantallas poseen cada uno un registro independiente micrométrico de acero inoxidable para la impresión a varios colores. El ajuste micrométrico se hace cómodamente de forma manual sin necesidad de herramientas específicas.

Curado de las serigrafías incorporadas

Ponny 5 tiene un túnel de secado incorporado para hacer los trabajos serigráficos más rápido y ocupando un menor espacio. Hemos mejorado los resultados de curado respecto a su predecesor Ponny 4 con la instalación de un túnel más eficiente. Además, en conjunto con Flash Pontiac para el pre-secado, garantizan excelentes resultados sobre prendas oscuras o en trabajos multicolores.

Curado IR de alta eficacia

El túnel de secado incorporado tiene 6 lámparas IRC (Infrarrojo de onda corta) de 0,5 kW que ofrecen un máximo consumo de 3 kW. Lo mismo que cualquier calefactor doméstico, pero capaz de alcanzar los 160° C para el correcto secado de tintas textiles y plastisoles sobre prendas de algodón, poliéster, tela sin tejer, papel ,cartón, etc. Los gruesos de paredes de 10-20 mm garantizan la mínima dispersión al exterior de la energía, para que el consumo al final de la jornada sea el mínimo.

Curado adaptado a cada caso

El túnel de secado está equipado con regulación electrónica 0-100% mediante relés de estado sólido, indicador de consumo (Amperímetro de panel) e integrador digital porcentual. Con ello podremos tener un excelente control de la temperatura, a diferencia de muchos otros túneles de secado de mayores pretensiones. Asimismo la velocidad del transportador es controlada mediante un servo motor con regulador electrónico de velocidad del 0-100% de su potencia con display digital. De este modo es fácil encontrar el ajuste adecuado al producto a curar. También incluye un seccionador magneto térmico para desconexión de la línea eléctrica.

Estructura de Ponny 5

El corazón central es una torreta mecanizada en acero, sobre la que pivotan las bases y los brazos mecanizados mediante CNC. Los grandes rodamientos de bolas de acero garantizan un funcionamiento de por vida sin mantenimiento. La base de la torreta incluye un sistema de indexación o bloqueo de la posición, para hacer más fácil la operación de impresión. En su diseño y construcción se ha cuidado especialmente la solidez y la durabilidad tanto del conjunto como de cada una de las partes vitales. Estructura construida en chapa de acero soldado y pintado de 2 y 3 mm. Su peso de 230 Kg dice mucho y avala su solidez.

Construcción de máxima calidad

• Nuevo de sistema de fijación y amarre del marco para facilitar el registro entre colores
• Túnel de secado con los rodillos de trasmisión autocentrada, lo que supone que no te tiene que preocupar por la banda transportadora
• Totalmente compacto, trabaja con toda la calidad profesional en espacios reducidos
• Al disponer de ruedas es muy sencillo de mover y ubicar en cualquier sitio.
• Tambores de tracción macizos mecanizados en aluminio con rodamientos blindados
• Servo motor con control electrónico de la velocidad e inversión de giro.
• Reductor industrial de engranajes.
• Pies dobles con ruedas con freno para su fácil desplazamiento.
• Bisagras y bloqueos para un rápido acceso al interior de la zona de calor para fácil limpieza y mantenimiento.
• Cuadro de maniobra integrado con ventilación forzada.
• Elementos de control y maniobra de industriales de primerísima calidad.
• Relés de estado sólido.
• Control de ambiente electrónico mediante termopar del grado de eficiencia para mantener la temperatura de manera estable y regular.

Cinta transportadora del túnel

El Ponny 5  equipa una cinta de transporte en fibra de vidrio con cobertura  de teflón, ideal para altas temperaturas de más de 200º C y alta resistencia a la tracción. Se garantiza larga durabilidad de acuerdo a los estándares industriales más exigentes. La banda de transporte es cosida con cierre desmontable para fácil desmontaje o sustitución por otra de diferentes dimensiones o  características.

Montaje e instalación

La conexión de este túnel es monofásica (F+N+T), consumo máximo de 14 A. Su fácil montaje y puesta a punto no requiere de la intervención del servicio técnico de Croma Ibérica.

Embalaje Ponny 5

El Ponny 5  se sirve pre-montado, con las patas, torreta de impresión y grupos de registro de colores separados, cableado en su totalidad y con el cuadro eléctrico integrado.

Transporte Ponny 5

• Peso total: 150 Kg.

• Embalaje incluido en el precio.

• Pueden ser necesarios medios de transporte y elevación del paquete para su manipulación (transpaleta, carretilla, etc.).

• Embalaje paletizado en madera incluido en el precio. Este es un bulto apilable que minimiza el coste del transporte.

• Existe la opción de suministrarlo montado, aunque de esta manera las dimensiones generales aumentan y hacen que el coste del transporte sea mayor y requiera de algunos medios de protección adicionales.



Plazo entrega

Este producto es de fabricación estándar y está normalmente disponible en stock para entrega inmediata (12-24 h). Si se suministra montado el plazo de entrega es de 1 semana y tiene un sobrecoste de 140 € embalajes no incluidos. El embalaje para la unidad ya ensamblada  tiene un sobre coste de 270 € con un plazo de entrega de 2 semanas.

Mejoras implementadas referentes a su predecesor

Ponny 5 es una evolución de su predecesor Ponny 4 en múltiples aspectos:

• Regulación de la velocidad mediante regulador electrónico.

• Transmisión motorizada mediante motor asíncrono y reductor de engranajes.

• Tunel de secado 20% mayor.

• Aumento de la potencia un 18%.

• Cuadro de regulación mejorado.

• Medición y control de la temperatura.

• Regulación de la intensidad de las lámparas.

• Banda de transporte mejorada en fibra de vidrio con recubrimiento de teflón.

• Aumento de la rigidez estructural un 80%.

• Sistema de micro registro entre colores.

• Sistema de enclavamiento y posicionamiento mejorado.

• Suministrado pre-ensamblado para minimizar los costes de transporte.

Opción de renting

En croma Ibérica ponemos a la disposición de nuestros clientes la posibilidad de realizar un renting de este equipo.
