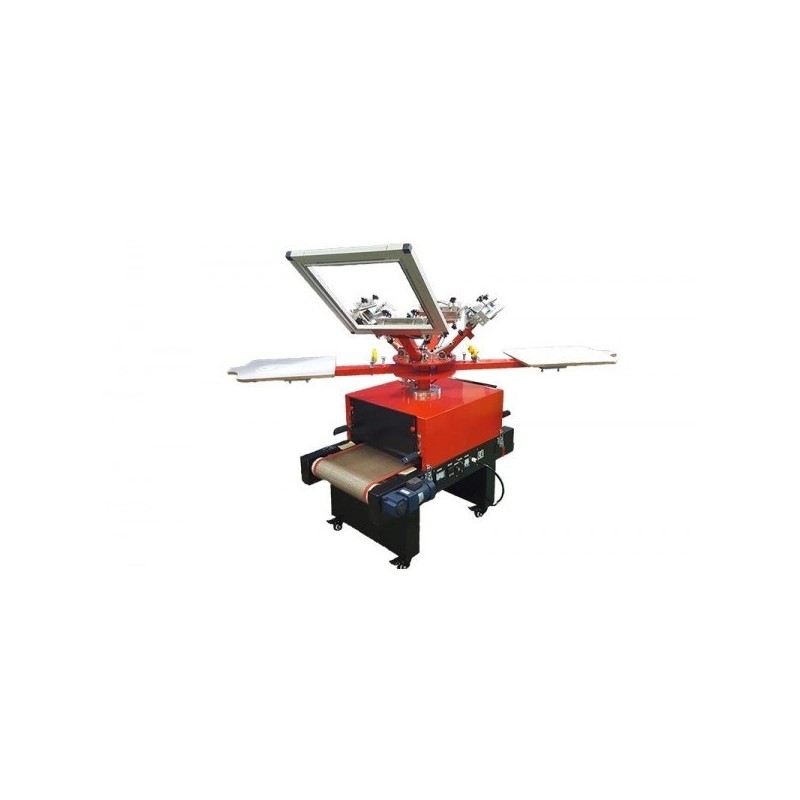

Pieuvre sérigraphiée Ponny 4

4 750,00 €
HT Disponible

Le Ponny 4 est un grappin de sérigraphie compact et économique avec un tunnel de séchage intégré. Impression professionnelle dans un petit espace propre 2 en 1 à ce petit prix!

Lire plus

Quantité

  • Entrega en 24/48h* Entrega en 24/48h*

Efficacité dans le plus petit espace

Ponny 4 est une pieuvre de sérigraphie compacte de dimensions réduites avec 1 ou 2 postes de travail et équipée pour l'impression 4 couleurs. Il est conçu pour satisfaire globalement les capacités de production d'un seul opérateur d'environ 100 vêtements / h. avec une consommation d'énergie minimale et un espace minimal. Idéal pour les espaces restreints et les environnements de travail propres.

Économiser de l'argent

Nous sommes conscients de la situation du marché. C'est pourquoi nous avons conçu et fait évoluer le Ponny 4 comme une solution économique où la consommation est contenue, il dispose d'un tunnel de séchage efficace inclus dans le prix, il ne dispose pas de connexions électriques triphasées coûteuses et nous le livrons pré-assemblé pour réduire les frais d'expédition.

Micro inscription

Les systèmes de fixation des écrans ont chacun un registre micrométrique en acier inoxydable indépendant pour l'impression en différentes couleurs. Le réglage micrométrique se fait confortablement manuellement sans avoir besoin d'outils spécifiques.

Detalle microregistro pulpo serigrafía manual Ponny 4

Sérigraphie intégrée

Ponny 4 dispose d'un tunnel de séchage intégré pour accélérer les travaux de sérigraphie et occuper moins d'espace. Nous avons amélioré les résultats de polymérisation par rapport à son prédécesseur Ponny 3 avec l'installation d'un tunnel plus efficace. De plus, en conjonction avec Pontiac Flash pour le pré-séchage, ils garantissent d'excellents résultats sur des vêtements foncés ou des travaux multicolores.

túnel secado instalado en pulpo serigráfico Ponny 4

Durcissement IR haute efficacité

Le tunnel de séchage intégré dispose de 6 lampes IRC (Shortwave Infrared) de 0,5 Kw qui offrent une consommation maximale de 3 Kw. Identique à tout appareil de chauffage domestique, mais capable d'atteindre 160 ° C pour le séchage correct des encres textiles et des plastisols sur les vêtements en coton, polyester, non-tissé, papier, carton, etc. L'épaisseur des murs de 10-20 mm garantit la dispersion minimale vers l'extérieur de l'énergie, de sorte que la consommation en fin de journée est la minimum.

lámparas túnel de secado incorporado en pulpo serigráfico Ponny 4

Durcissement adapté à chaque cas

Le tunnel de séchage est équipé d'une régulation électronique 0-100% par relais à semi-conducteurs, indicateur de consommation (ampèremètre de panneau) et intégrateur numérique en pourcentage. Avec cela, nous pourrons avoir un excellent contrôle de la température, contrairement à de nombreux autres tunnels de séchage de plus grandes prétentions. De même, la vitesse du convoyeur est contrôlée par un servomoteur avec un régulateur de vitesse électronique de 0 à 100.% de sa puissance avec affichage numérique. De cette façon, il est facile de trouver le bon réglage pour le produit à sécher. Il comprend également un sectionneur magnétothermique pour la déconnexion de la ligne électrique.

Detalle panel de control para regulación del curado de las serigrafías

Structure de Ponny 4

Le cœur central est une tourelle en acier usiné, sur laquelle pivotent les bases et les bras usinés CNC. Les grands roulements à billes en acier garantissent un fonctionnement à vie sans entretien. La base de la tourelle comprend un système d'indexation ou de verrouillage de la position, pour faciliter l'opération d'impression. Dans sa conception et sa construction, un soin particulier a été apporté à la solidité et à la durabilité de l'ensemble et de chacune des pièces vitales. Structure construite en tôle d'acier soudée et peinte de 2 et 3 mm. Son poids de 230 Kg en dit long et garantit sa solidité.

estructura pulpo serigráfico manual Ponny 4

Construction de qualité supérieure

  • Tambours de traction solides usinés en aluminium avec roulements blindés

  • Servomoteur avec contrôle électronique de l'inversion de vitesse et de rotation.

  • Réducteur industriel.

  • Pieds doubles avec roues avec freins pour un mouvement facile.

  • Charnières et serrures pour un accès rapide à l'intérieur de la zone de chaleur pour un nettoyage et un entretien faciles.

  • Panneau de commande intégré avec ventilation forcée.

  • Éléments de contrôle et de manœuvre industriels de qualité supérieure.

  • Relais statiques.

  • Contrôle d'ambiance électronique par thermocouple du degré d'efficacité pour maintenir la température de manière stable et régulière.

motor pulpo serigráfico Ponny 4

Bande transporteuse tunnel

Ponny 4 est équipé d'une bande transporteuse en fibre de verre avec revêtement en Téflon, idéal pour les températures élevées de plus de 200 ° C et la résistance à la traction élevée. Une longue durabilité est garantie selon les normes industrielles les plus exigeantes. La bande de transport est cousue avec une fermeture amovible pour un démontage facile ou un remplacement par une autre de dimensions ou de caractéristiques différentes.

cinta transportadora túnel de curado incorporado en el pulpo de serigrafía Ponny 4

Montage et installation

Le raccordement de ce tunnel est monophasé (F + N + T), consommation maximale de 14 A. Son montage et sa mise en place faciles ne nécessitent pas l'intervention du service technique de Croma Ibérica.





Emballage Ponny 4

Le Ponny 4 est livré pré-assemblé, avec des pieds séparés, une tourelle d'impression et des groupes d'enregistrement des couleurs, entièrement câblé et avec un panneau électrique intégré.

componentes pulpo serigráfico Ponny 4embalaje entero pulpo serigrafía ponny 4

Transport Ponny 4

  • Poids total: 150 Kg.

  • Emballage inclus dans le prix.

  • Des moyens de transport et de levage du colis peuvent être nécessaires pour la manutention (transpalette, chariot élévateur, etc.).

  • Emballage palettisé en bois inclus dans le prix. Il s'agit d'un emballage empilable qui minimise le coût du transport.

  • Il est possible de le fournir assemblé, bien que de cette manière les dimensions générales augmentent et rendent le coût de transport plus élevé et nécessitent des moyens de protection supplémentaires.

Heure de livraison

Ce produit est de fabrication standard et est normalement disponible en stock pour une livraison immédiate (12-24 h). S'il est livré monté, le délai de livraison est de 1 semaine et a un coût supplémentaire de 140 €, emballage non inclus. L'emballage de l'unité déjà assemblée a un coût supplémentaire de 270 € avec un délai de livraison de 2 semaines.


Améliorations mises en œuvre par rapport à son prédécesseur

Ponny 4 est une évolution de son prédécesseur Ponny 3 sous de multiples aspects:

  • Régulation de vitesse par régulateur électronique.

  • Transmission motorisée par moteur asynchrone et réducteur de vitesse.

  • Tunnel de séchage 20% plus haute.

  • Augmentation de la puissance de 18%.

  • Boîtier de régulation amélioré.

  • Mesure et contrôle de la température.

  • Régulation de l'intensité des lampes.

  • Bande transporteuse améliorée en fibre de verre avec revêtement en téflon.

  • Augmentation de la rigidité structurelle de 80%.

  • Micro système d'enregistrement entre les couleurs.

  • Système de verrouillage et de positionnement amélioré.

  • Livré pré-assemblé pour minimiser les coûts de transport.




Option de location

Chez croma Ibérica, nous offrons à nos clients la possibilité de louer ce matériel.

solicitar renting


Fiche technique

ENREGISTREMENT DES COULEURS
Micro inscription
VERROUILLAGE D'ÉCRAN
Verrouillage double écran
DIMENSION DES ÉCRANS
580x800 millimètre
MATÉRIEL DE BASE
Bases en bois (mélamine)
STRUCTURE
Acier électro-soudé et usiné
FIXATION D'ÉCRAN
Fixation de la vitre avant
DIMENSION DE LA BASE
610x450 millimètre
LARGEUR DE LA BOUCHE DU TUNNEL
530 millimètre
LONGUEUR DE LA ZONE DE SÉCHAGE
740 millimètre
DIMENSIONS D'EMBALLAGE
1300x860x960 mm (LxlxH)
ESPACE QUI OCCUPE
2200 millimètre
POIDS
150 kilogrammes
DIMENSIONS
1300x860x960 mm (LxlxH)
